Compteur électrique enterré

La pose du compteur électrique fait partie des travaux de raccordement de votre logement à l’électricité. Il est possible de faire passer la gaine électrique sous terre pour établir la liaison entre le compteur EDF et le tableau électrique. On utilise alors un câble de raccordement enterré pour le branchement électrique entre compteur et disjoncteur. Comment se passe ce type de branchement souterrain avec Enedis (ex-ErDF) ? Quel est le prix ?

Annonce

Annonce

L'essentiel l'Installation d'un Compteur Électrique Enterré

  • Le compteur électrique ne peut pas être enterré, il doit rester visible pour la lecture des index et pour faciliter l’accès en cas de dysfonctionnement.

  • Les câbles de raccordement peuvent être enterrés, conformément aux normes d’Enedis. La profondeur d’enfouissement des câbles et le diamètre des gaines sont encadrés par la norme NF C15-100.

  • Le coût du raccordement varie selon la longueur du câble et le type de branchement (type 1 ou type 2.

Le compteur électrique peut-il être enterré ?

Le compteur électrique Enedis (coffret de comptage) doit être visible pour pouvoir lire les index qui y figurent et ne peut donc pas être enterré, dans les maisons comme dans les appartements. De plus, en cas de dysfonctionnement (compteur bloqué, compteur bruyant, compteur défectueux, le technicien doit pouvoir y accéder facilement.

Lorsqu’on parle de “compteur électrique enterré”, on fait en fait référence aux normes de raccordement d’Enedis pour les maisons neuves. En effet, le raccordement est strictement encadré par deux normes.

  • la  qui traite des règles concernant les installations électriques basse tension. La profondeur d’enfouissement du câble électrique est définie par la norme NF C15-100

Ces normes définissent le diamètre de gaine utilisée par Enedis (ex-ErDF) mais aussi le prix du raccordement (ERDF ne facture pas le même montant pour un type 2 et un type 1) et la longueur de câble nécessaire au raccordement de votre maison.

Les travaux de raccordement (on parle aussi de “dérivation individuelle”) nécessitent les éléments suivants : compteur, coffre de branchement, disjoncteur et câbles.

Étapes pour installer une gaine électrique enterrée

L’installation d’une gaine électrique enterrée nécessite de suivre des étapes précises pour garantir la sécurité et la conformité de l’infrastructure.

Étude préalable et choix du tracé

Avant de débuter les travaux d’installation de la gaine électrique enterrée, il choisir avec attention le tracé du câble. Ce tracé doit respecter certaines distances avec les autres réseaux souterrains existants, tels que ceux de l’eau, du gaz ou encore des télécommunications. Pour cela, vous devez faire appel à des services de détection des réseaux et consulter les plans de localisation de ces infrastructures pour éviter tout incident.

Préparation de la tranchée et installation du fourreau

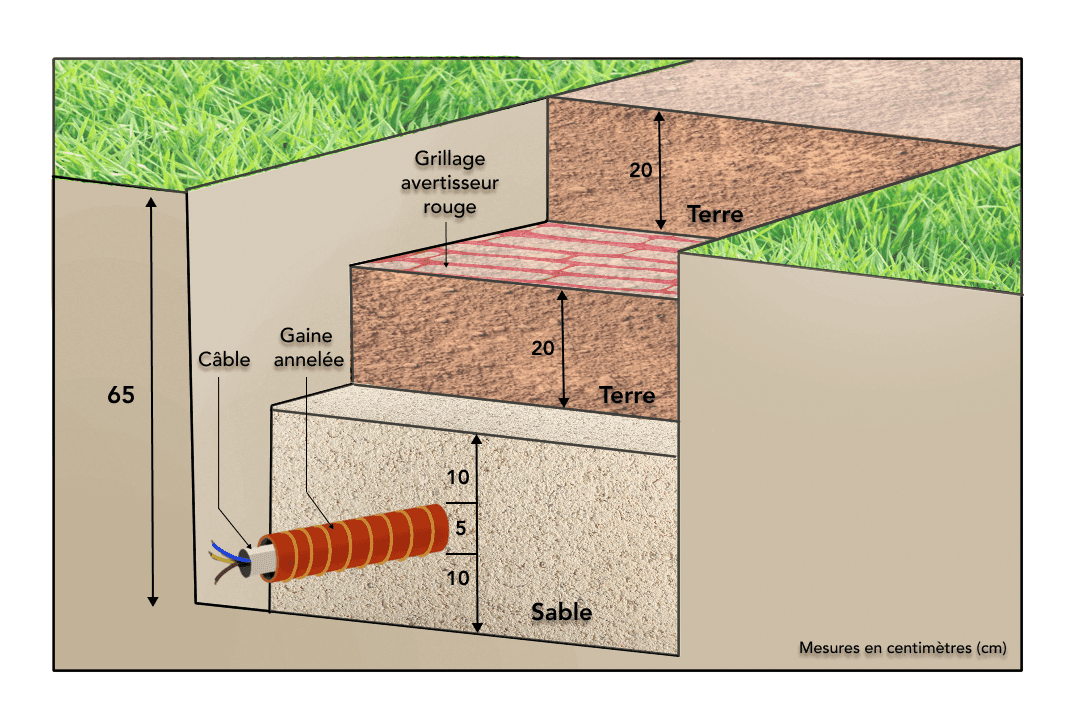

Une fois le tracé validé, la prochaine étape consiste à creuser une tranchée. Cette tranchée doit avoir une profondeur minimale de 65 cm, conformément aux normes en vigueur pour l’installation des gaines électriques. À l’intérieur de cette tranchée, le fourreau doit être posé de manière à ce que le câble soit bien protégé. Voici les étapes clés pour creuser et installer correctement la gaine :

  • Creusez une tranchée de 65 cm de profondeur.
  • Ajoutez une couche de sable de 10 cm au fond de la tranchée pour protéger le câble.
  • Placez la gaine annelée contenant le câble électrique dans la tranchée en respectant une distance de 15 cm par rapport à la surface.

Image description

Pose des câbles et raccordement au compteur

Une fois le fourreau installé, vous pouvez insérer les câbles électriques à l’intérieur de la gaine. Il est recommandé d’utiliser une gaine annelée pour faciliter cette étape. Les câbles doivent ensuite être raccordés au compteur électrique et au disjoncteur général en respectant les normes d’installation. Le raccordement doit être conforme aux spécifications techniques d’Enedis (notamment pour les nouvelles constructions).

Finition et rebouchage de la tranchée

Une fois les câbles installés et raccordés, il est temps de reboucher la tranchée. Commencez par ajouter une couche de sable de protection au-dessus du câble, suivie d’un grillage avertisseur rouge à environ 20 cm de la surface. Ce grillage sert à avertir de la présence de câbles électriques lors de futurs travaux. Terminez par remettre la terre en place. Veillez à bien compacter la terre pour éviter tout affaissement.

Appeler papernest pour la mise en service de mon compteur électrique

Les différents types de branchements Enedis

Le branchement de type 1

Un branchement de type 1, cela signifie que le coffret Enedis ne soit pas distant de votre compteur de plus de 30 mètres. Le coffret de branchement est installé en limite du domaine public. Le câble de la dérivation individuelle, mis sous fourreau, est enterré dans votre terrain.

Le disjoncteur de branchement et le compteur sont fournis et posés par Enedis dans votre gaine technique logement (GTL). Le point de livraison est situé aux bornes de sortie du disjoncteur de branchement.

Le branchement de type 2

On choisit ce type de branchement lorsque la distance qui sépare le coffret Enedis et votre logement dépasse 30m.

Le coffre est alors formé de deux éléments :

  • Le CCPI et le téléreport ;
  • Le compteur électronique et l’AGCP (le PDL est situé à ce niveau).

La partie enterrée entre le coffret et la maison incombe alors totalement au particulier, car soumise à la norme NF C15-100.



Pour aller plus loin avec le compteur électrique :

Souscrivez une offre d’électricité avec papernest pour procéder à la mise en service de votre compteur

09 72 50 77 40

Souscrivez une offre d’électricité avec papernest pour procéder à la mise en service de votre compteur

Je me lance !

FAQ

Quelles sont les règles de pose de l'électricité enterrée ?

Les règles de pose d’une installation électrique enterrée sont encadrées par la norme NF C15-100. Celle-ci définit la profondeur à laquelle les câbles doivent être enfouis, ainsi que le diamètre des gaines à utiliser. Il est obligatoire de respecter une distance minimale avec les autres réseaux (eau, gaz, télécoms). Un grillage avertisseur rouge doit également être posé à environ 20 cm au-dessus des câbles pour signaler leur présence lors de futurs travaux.

Quelle profondeur pour enterrer une gaine électrique ?

La profondeur recommandée pour enterrer une gaine électrique est de 65 cm dans une tranchée. Cette profondeur comprend une couche de sable de 10 cm sous le câble et 10 cm au-dessus pour protéger l’installation, suivie de 20 cm de terre et d'un grillage avertisseur rouge avant de terminer avec la remise en place de la terre.

Quel est le coût de l'installation d'un compteur électrique enterré ?

Le coût de l'installation d’un raccordement électrique, incluant l'enfouissement des câbles, varie en fonction de la distance entre le coffret Enedis et votre logement. Pour un branchement de type 1 (moins de 30 mètres), le coût est généralement moins élevé que pour un branchement de type 2 (plus de 30 mètres). En moyenne, le prix peut varier entre 500 et 2 000 euros, selon la complexité des travaux.

Où doit être placé un compteur électrique ?

Le compteur électrique doit être placé dans un endroit visible et accessible. Il est souvent installé dans un coffret en limite de propriété ou dans une gaine technique située à l'intérieur du logement. Enedis impose que le compteur ne soit pas enterré.

Est-il obligatoire de gainer un câble électrique ?

Oui, pour une installation souterraine, il est obligatoire de gainer les câbles électriques afin de les protéger contre l'humidité, les chocs et les intempéries. La gaine doit être conforme aux normes NF C15-100 et posée avec soin.
